Levantamiento topográfico Los Patios

Levantamiento topográfico planimétrico y altimétrico de una franja urbana de Los Patios, ejecutado para soportar el plan de ordenamiento vial del municipio y los diseños de las obras que de él se derivan. La información fue la base común para los equipos de diseño de vías, drenajes y redes.

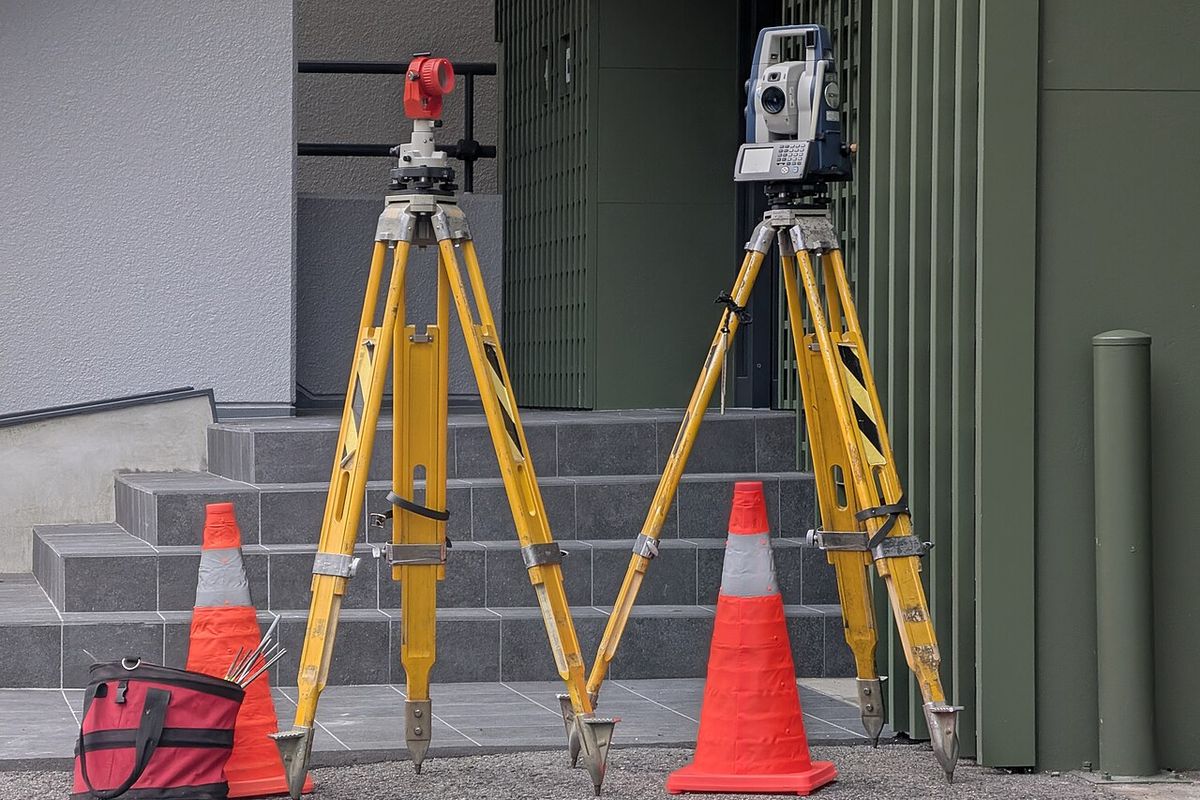

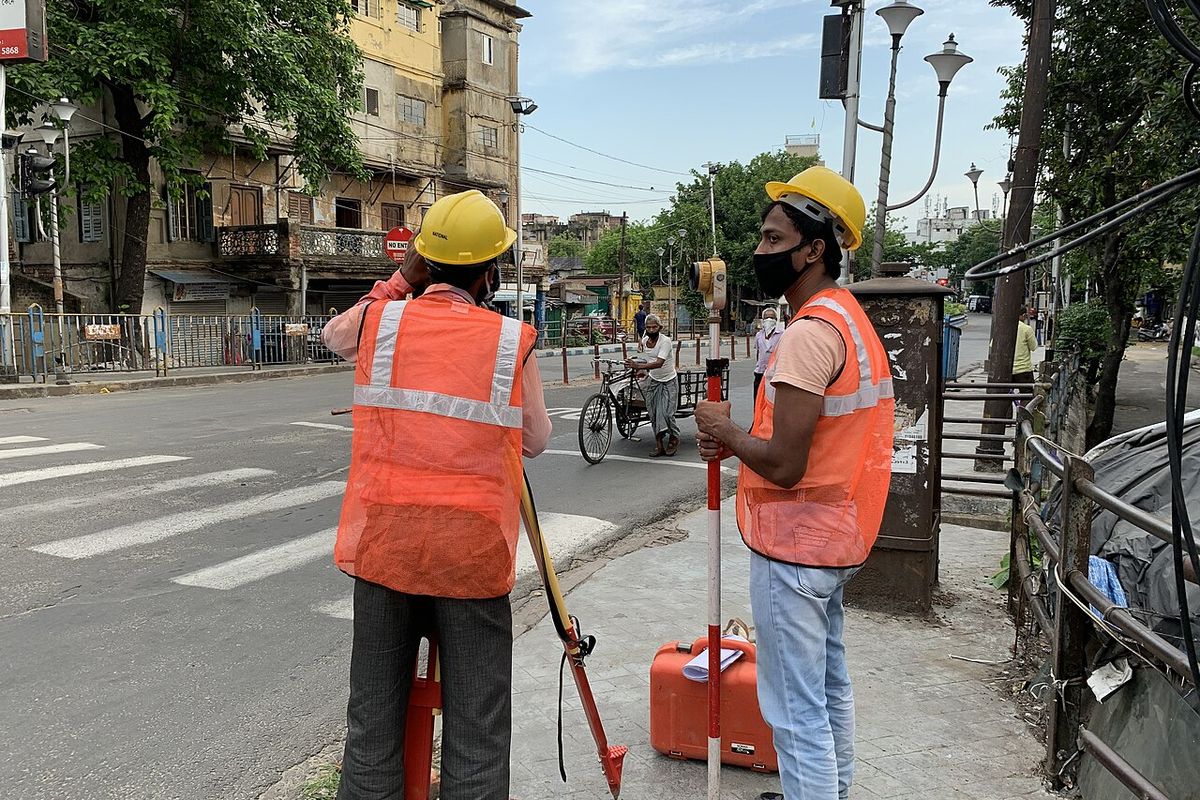

El trabajo se realizó con equipos GNSS de doble frecuencia y estación total, amarrado a la red geodésica nacional MAGNA-SIRGAS mediante puntos de control materializados en campo. Se levantaron ejes viales, andenes, cunetas, sumideros, postes, accesos a predios y construcciones, y se generó un modelo digital del terreno con curvas de nivel cada 0,5 metros.

Se entregaron planos en planta y perfil, carteras de campo, el informe de control de calidad con las precisiones obtenidas y la cartografía en formatos CAD y SIG. Los puntos de control quedaron monumentados y reseñados para que otras entidades y consultores puedan reutilizarlos en futuros proyectos.
